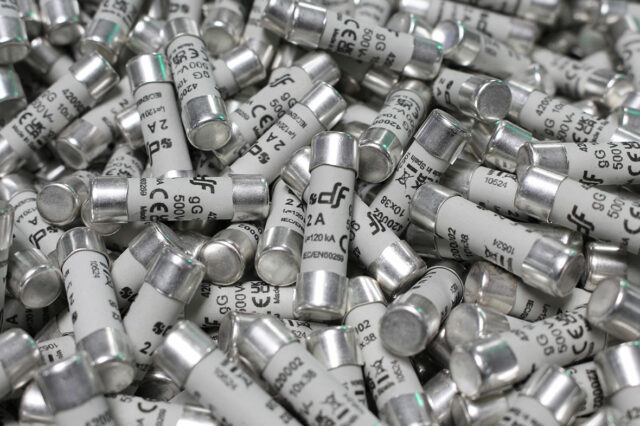

Les normes IEC60269 et EN60269 mentionnent les différentes catégories d’emploi (courbes) pour les cartouches fusibles.
La désignation de ces catégories d’emploi est formée de deux parties, la première lettre (minuscule) indique le type de coupure du fusible :
“g” Protection contre les surcharges et les courts-circuits.
“a” Protection uniquement contre les courts-circuits.
Définition d’une SURCHARGE
Ce produit lorsque le courant est légèrement supérieur au courant “normal” (celui qui devrait circuler dans des conditions normales). En général, il y a surcharge quand trop d’appareils sont branchés sur un même circuit ce qui
provoque le déclenchement du système de protection.
Définition d’un COURT-CIRCUIT
Un court-circuit est le contact accidentel entre deux conducteurs de polarité différente. Il entraîne une décharge de courant nettement supérieure à la normale (100 ou mille fois supérieure) appelée courant de court-circuit.
La seconde partie de cette désignation des catégories d’emploi (en lettre majuscule) indique l’usage auquel est destiné le type de fusible :
“G” Usage général
“M” Circuits moteurs
“R” Protection des semi-conducteurs (optimisé pour des faibles valeurs de I2
t)
“S” Protection des semi-conducteurs (optimisé pour des faibles valeurs de puissance dissipée)
“PV” Protection des installations photovoltaïques.
“Bat” Protection des batteries
Dans le passé d’autres courbes comme gL, gF, gl, gl ont été substituées par la courbe gG.
