FUSIBLES aM NH000 690V

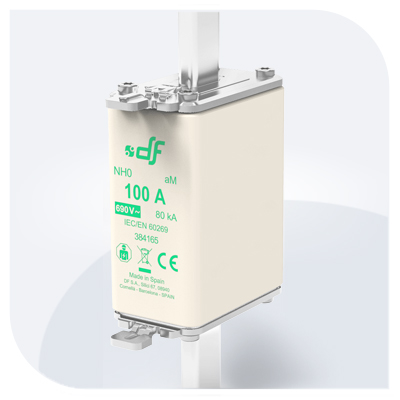

Gamme fusibles NH aM 690V accompagnement moteur FUSIBLES aM NH0 690V

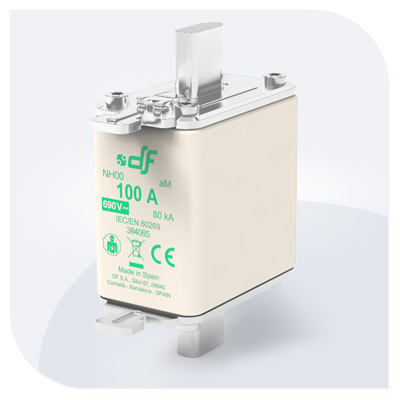

Gamme fusibles NH aM 690V accompagnement moteur FUSIBLES aM NH00 500V 690V

Description :
  • Fusibles HPC à couteaux avec courbe de fusion aM
  • Gamme de fusibles NH taille T000
  • Compatibles avec socles de taille NH00
  • Utilisation : Protection accompagnement moteur
  • Norme de référence : IEC/EN60269
  • Protection contre courts-circuits (moteurs, transformateurs)
  • Acceptent les charges avec courants d’appel importants
  • Munis d’un voyant de fusion en partie supérieure
  • Pouvoir de coupure Icc de 80kA
  • Calibres disponibles allant de 6 à 40A
  • Tension maximale : 690V

Catégorie :

Description

GAMME

TAILLE Un (V AC) In (A) RÉFÉRENCE
NH000 690V 6 384010
10 384015
16 384020
20 384025
25 384030
32 384035
35 384040
40 384045



DONNÉES TECHNIQUES

Tension nominale 690V AC +5%
Courant nominal 6A…40A
Pouvoir de coupure Icc 80kA
Catégorie d’utilisation aM
Fréquence nominale 42Hz…62Hz
Température de stockage -40°C … 90°C
Température d’utilisation * -40°C … 80°C

* Pour des températures ambiantes > 25ºC, il est nécessaire d’appliquer un déclassement en courant maximum.

NORMES

IEC/EN 60269-1 IEC/EN 60269-2 RoHS Compliant





DIMENSIONS

A B C D E F G H I J K L
49 45 52 78,5 15 10 9,5 6 21 35 40 53



Poids : 120 g



CARACTÉRISTIQUES

t-I CARACTÉRISTIQUES CARACTÉRISTIQUES DE COUPURE





DISSIPATION DE PUISSANCE

COURANT NOMINAL
(A)		 RÉFÉRENCE PUISSANCE DISSIPÉE
(W)		 PREARCING I2t
≈ 4 ms (A2s)		 TOTAL I2t 400V
(A2s)		 TOTAL I2t 500V
(A2s)		 TOTAL I2t 690V
(A2s)
6 384010 0,33 160 324 387 542
10 384015 0,55 325 659 786 1100
16 384020 0,85 820 1619 1919 2650
20 384025 1,0 1240 2634 3179 4547
25 384030 1,1 2500 5310 6410 9167
32 384035 1,6 3200 6796 8204 11733
35 384040 1,8 4100 8708 10512 15033
40 384045 1,9 6000 12743 15383 22000
