Gamme fusibles protection batterie 600V

FUSIBLES 14×51 gBAT 600VDC

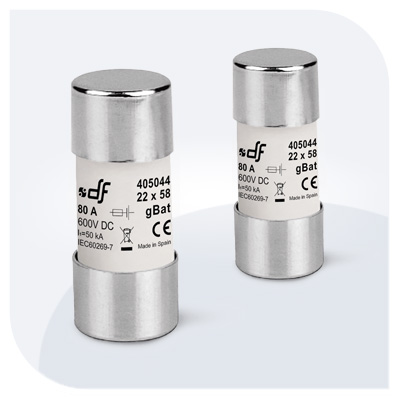

Gamme fusibles protection batterie 600V FUSIBLES 22×58 gBAT 600VDC

Description :
  • Protection dédiée aux batteries industrielles
  • Cartouches fusible cylindriques à courbe de fusion spécifique gBAT
  • Utilisables avec batteries plomb / nickel et lithium
  • Norme de référence : IEC/EN60269-1 et 60269-7
  • Tensions d’utilisation : 600VDC
  • Calibres allant de 2 à 40A
  • Pouvoir de coupure : 30 kA
  • Existe en version fusibles à percuteur pour renvoi d’information de fusion fusible
  • Tailles disponibles également en 22×58

Catégorie :

Description

GAMME

TAILLE Un (V DC) In (A) RÉFÉRENCE
Sans percuteur Avec percuteur
14×51 600V
L/R ≤ 3ms		 2 405015 –
4 405016 –
6 405017 –
8 405018 405118
10 405019 405119
12 405020 405120
16 405021 405121
20 405022 405122
25 405023 405123
32 405024 405124
40 405025 405125





DONNÉES TECHNIQUES

Tension nominale 600V DC
L/R ≤ 3ms
Courant nominal 2A…80A
Pouvoir de coupure Icc 50kA
Catégorie d’utilisation gBat
Température de stockage -40°C … 90°C
Température d’utilisation * -40°C … 80°C

* Pour des températures ambiantes > 25ºC, il est nécessaire d’appliquer un déclassement en courant maximum.

NORMES

IEC/EN 60269-1 IEC/EN 60269-7
RoHS Compliant





DIMENSIONS

A B C D E
14,3 51 11,5 8 3,7

Poids : 18 g

CARACTÉRISTIQUES

t-I Caractéristiques
 Caractéristiques de coupure





DISSIPATION DE PUISSANCE

COURANT
NOMINAL (A)		 RÉFÉRENCE PERTE DE PUISSANCE 0,8·In
(W)		 PERTE DE PUISSANCE In
(W)		 PREARCING I2t
2s)		 En fonctionnement I2t at Un
(A2s)
2 455015 0,67 1,2 0,2 1,3
4 455016 0,73 1,3 2,4 16
6 455017 0,85 1,5 9 57
8 455018 0,9 1,6 5,1 48
10 455019 1,1 2 7,3 69
12 455020 1,2 2,2 13 112
16 455021 1,5 2,7 19,5 122
20 455022 1,7 3,1 38 210
25 455023 2,1 3,8 63 345
32 455024 2,2 4 153 835
40 455025 3 5,3 253 1380
