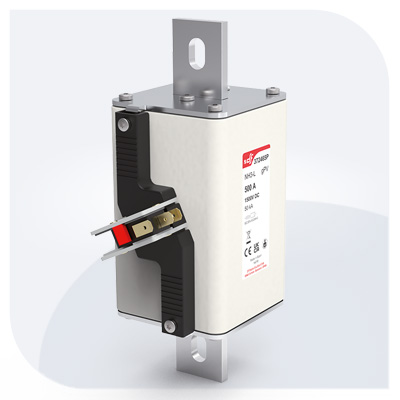

Fusibles gBAT protection batterie 1500V 400A taille NH3L

FUSIBLES NH3 L gBAT 1500V

Description :
  • Protection dédiée aux batteries industrielles
  • Fusible à courbe de fusion spécifique gBAT
  • Fusibles DIN NH3 L à couteaux pleins
  • Calibres allant de 315 à  400A
  • Utilisables avec batteries plomb / nickel et lithium
  • Norme de référence : IEC/EN60269-1 et 60269-7
  • Tensions d’utilisation : 1500VDC
  • Pouvoir de coupure : 100 kA

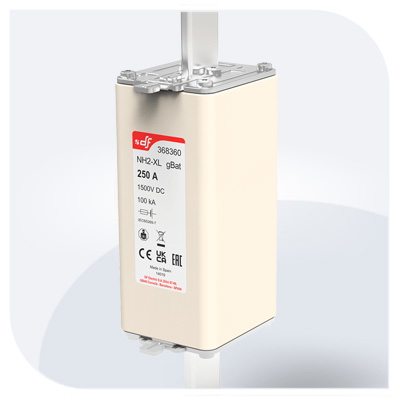

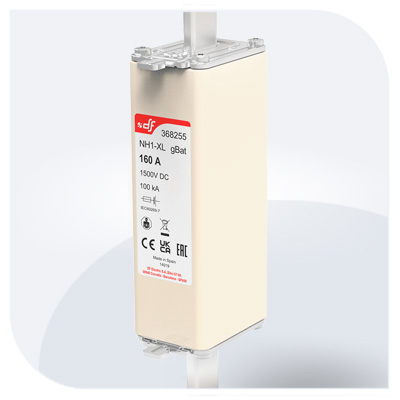

  • Tailles disponibles : NH1XL, NH2XL et NH3L

Description

GAMME

TAILLE Un (V DC) In (A) RÉFÉRENCE
NH3 L 1500V
L/R ≤ 3ms
315 368445
355 368450
400 368455





DONNÉES TECHNIQUES

Tension nominale 1500V DC
L/R ≤ 3ms
Courant nominal 315A…400A
Pouvoir de coupure Icc 100 kA
Catégorie d’utilisation gBat
Fréquence nominale 42Hz…62Hz
Température de stockage -40°C … 90°C
Température d’utilisation * -40°C … 80°C

* Pour des températures ambiantes > 25ºC, il est nécessaire d’appliquer un déclassement en courant maximum.

NORMES

IEC/EN 60269-1 IEC/EN 60269-7
RoHS Compliant





DIMENSIONS

A B C D E F G H I
123,6 117,6 128,3 205 32 70 60 75 87

Poids : 1,65 kg

CARACTÉRISTIQUES

t-I Caractéristiques





DISSIPATION DE PUISSANCE

COURANT
NOMINAL (A)
RÉFÉRENCE PERTE DE PUISSANCE 0,8·In
(W)
PERTE DE PUISSANCE In
(W)
PREARCING I2t
2s)
En fonctionnement I2t at Un
(A2s)
315 368445 34,8 61 114000 172080
355 368450 38,8 68 159230 240350
400 368455 42,8 75 212000 320000
